Продольно-фрезерные станки НРМ-L-серия

Описание серии

Двустоечные обрабатывающие центры с ЧПУ предназначены для широкого ряда обработки, в том числе для сверхмощной обработки деталей. Обрабатывающие центры этой серии оборудуются различной дополнительной оснасткой, HPM-серия предоставляет возможность выполнения разли-чных технологических операций по прикладным программам при одной установке. Благодаря своей сверхмощной конструкции станок наиболее пригоден для обработки базовых деталей дизельных двигателей, силовых генераторов и различной продукции и сталелитейного производ-ства.

Габаритные размеры

Развернуть

Продольно-фрезерные станки НРМ-L-серия - чертеж

	30х80	30х100	40x100	40x120	45x100	45x120	50x170	50x200	60x200	60x240
A	3000		4000		4500		5000		6000
B	3850		4850		5000		5600		7000
C	1330		1330		1480		1600		1800
D	3000		4000		4600		6200		7000
E	10000		11000		12000		14000		15000
F	21500	25500	25500	29500	28500	29000	42000	48000	48000	56000
G	22700	26700	26700	30700	29000	29300	43500	51000	51000	59000
H	9800		10800		11000		15000		16500

HPM-30L
HPM-40L
HPM-45L
HPM-50L
HPM-60L

Характеристики	30х80 / 30х100
Расстояние между колоннами (мм)	3850
Макс. расстояние между концом шпинделя и поверхностью стола (мм)	3000 (3500)
Перемещение стола,ось X (мм)	8250 / 10250
Перемещение бабки,осьY (мм)	4650
Перемещение поперечины, ось W (мм)	2500
Перемещение ползуна, ось Z (мм)	1000
Ширина стола (мм)	3000
Длина стола (мм)	8300 / 10300
Нагрузка на стол (кг)	50000
Сечение ползуна (мм)	500х500
Обороты шпинделя (об/мин)	5~2000
Конус шпинделя	ISO №50
Мощность гл. двигателя (кВт)	55 / 45 (75 / 60)
Магазин инструмента (шт)	40 / 60 / 90 / 120
ЧПУ	Fanuc 31iA [Fanuc 18iMB, Siemens 840 DE]

Характеристики	40x100/40x120
Расстояние между колоннами (мм)	4850
Макс. расстояние между концом шпинделя и поверхностью стола (мм)	4000 (4500)
Перемещение стола,ось X (мм)	10250/ 12250
Перемещение бабки,осьY (мм)	5650
Перемещение поперечины, ось W (мм)	2800
Перемещение ползуна, ось Z (мм)	2000 (2200)
Ширина стола (мм)	4000
Длина стола (мм)	10300 / 12300
Нагрузка на стол (кг)	80000
Сечение ползуна (мм)	500х500
Обороты шпинделя (об/мин)	5~2000
Конус шпинделя	ISO №60 (60)
Мощность гл. двигателя (кВт)	75/60
Магазин инструмента (шт)	40 / 60 / 90 / 120
ЧПУ	Fanuc 31iA [Fanuc 18iMB, Siemens 840 DE]

Характеристики	45x100/45x120
Расстояние между колоннами (мм)	5000
Макс. расстояние между концом шпинделя и поверхностью стола (мм)	5000 (5500)
Перемещение стола,ось X (мм)	10250/ 12250
Перемещение бабки,осьY (мм)	5950
Перемещение поперечины, ось W (мм)	3100
Перемещение ползуна, ось Z (мм)	2000 (2200)
Ширина стола (мм)	4500
Длина стола (мм)	10300 / 12300
Нагрузка на стол (кг)	120000
Сечение ползуна (мм)	500х500
Обороты шпинделя (об/мин)	5~1000
Конус шпинделя	ISO №60 (60)
Мощность гл. двигателя (кВт)	75/60
Магазин инструмента (шт)	40 / 60 / 90 / 120
ЧПУ	Fanuc 31iA [Fanuc 18iMB, Siemens 840 DE]

Характеристики	50x170/50x200
Расстояние между колоннами (мм)	5600
Макс. расстояние между концом шпинделя и поверхностью стола (мм)	6200
Перемещение стола,ось X (мм)	17000/ 20000
Перемещение бабки,осьY (мм)	7000
Перемещение поперечины, ось W (мм)	4000
Перемещение ползуна, ось Z (мм)	2200 (2500)
Ширина стола (мм)	5000
Длина стола (мм)	17000 / 20000
Нагрузка на стол (кг)	170000
Сечение ползуна (мм)	500х500 (600х600)
Обороты шпинделя (об/мин)	5~1000
Конус шпинделя	ISO №60 (60)
Мощность гл. двигателя (кВт)	100
Магазин инструмента (шт)	40 / 60 / 90 / 120
ЧПУ	Fanuc 31iA [Fanuc 18iMB, Siemens 840 DE]

Характеристики	60x200/60x240
Расстояние между колоннами (мм)	7000
Макс. расстояние между концом шпинделя и поверхностью стола (мм)	7500
Перемещение стола,ось X (мм)	20000/ 24000
Перемещение бабки,осьY (мм)	8500
Перемещение поперечины, ось W (мм)	4500
Перемещение ползуна, ось Z (мм)	3000
Ширина стола (мм)	6000
Длина стола (мм)	20000 / 24000
Нагрузка на стол (кг)	200000
Сечение ползуна (мм)	680x665
Обороты шпинделя (об/мин)	5~1000
Конус шпинделя	ISO №60 (60)
Мощность гл. двигателя (кВт)	100
Магазин инструмента (шт)	40 / 60 / 90 / 120
ЧПУ	Fanuc 31iA [Fanuc 18iMB, Siemens 840 DE]

Подробные технические характеристики по запросу

Запросить

Дополнительные приспособления

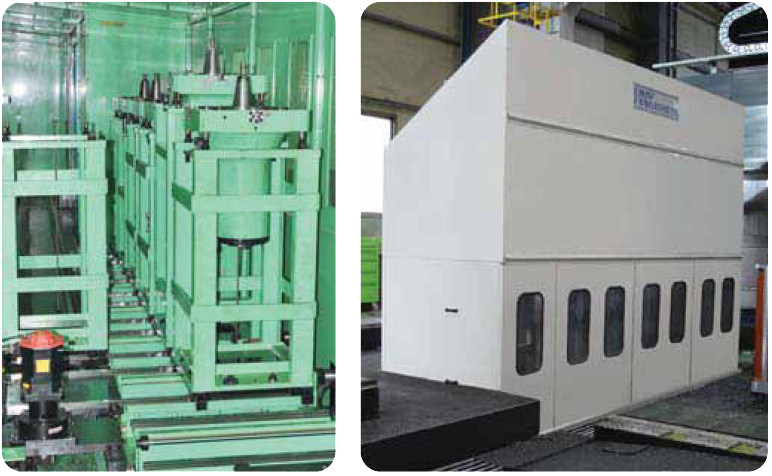

Механизм автоматической смены приспособлений

Автоматическая двухосевая головка позволяет быстро и качественно обрабатывать детали любой сложности. Механизм автоматической смены прис-пособлений (МАСП) отвечает за установку/съем приспособлений и перемещение их в стеллаж для хранения приспособлений.

Закрепление устройств осуществляется при помощи специальной муфты, обеспечивающей высокую точность. Оно автоматически поворачивается на 90 градусов в четырех направлениях, тем самым обеспечивая обработку за одну установку.

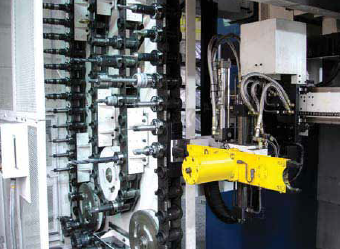

Магазин автоматической смены инструментов (МАСИ)

Последняя модель МАСИ располагается в левой части станка. Роботизированнаярука, установлен-ная на траверсе, существенно сокращает время, требуемое на смену инструмента.

МАСИ устанавливается на 40, 60, 90, 120 инструментов
Смена инструмента осуществляется как в горизонтальной, так и в вертикальной плоскости.

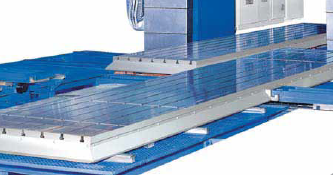

Система автоматической смены паллет

Данная система позволяет значительно сократить время простоя станка при замене заготовки, что обеспечивает существенную производительность станка.
