Горизонтально-расточные станки HFB-серия
Описание серии
Мощный, высокоточный, горизонтально-расточной обрабатывающий центр напольного типа с ЧПУ для сверхмощной обработки крупных деталей. Имеющаяся на станке система стабилизации провисания шпинделя, компенсирует термическую деформацию и изгибающую силу, что позволяет обеспечить высокую точность при обработке деталей.
Габаритные размеры
Развернуть
| HFB-130 | HFB-150 | HFB-160 | HFB-180 | HFB-200 | HFB-250 | |
| A | 8,000 | 10,000 | 10,000 | 15,000 | 25,000 | 25,000 |
| B | 14,000 | 16,500 | 16,500 | 22,500 | 35,000 | 35,000 |
| C | 3,500 | 4,000 | 4,000 | 6,000 | 6,000 | 8,000 |
| D | 700 | 700 | 800 | 1,000 | 1,300 | 1,500 |
| E | 800 | 800 | 1,000 | 1,000 | 1,500 | 1,700 |
| F | ø130 | ø150 | ø160 | ø180 | ø200 | ø250 |
| G | 8,500 | 9,300 | 9,300 | 12,500 | 12,500 | 16,000 |
| H | 360х360 | 420х420 | 420х420 | 450х500 | 520х580 | 600х725 |
Подробные технические характеристики по запросу
Дополнительные приспособления

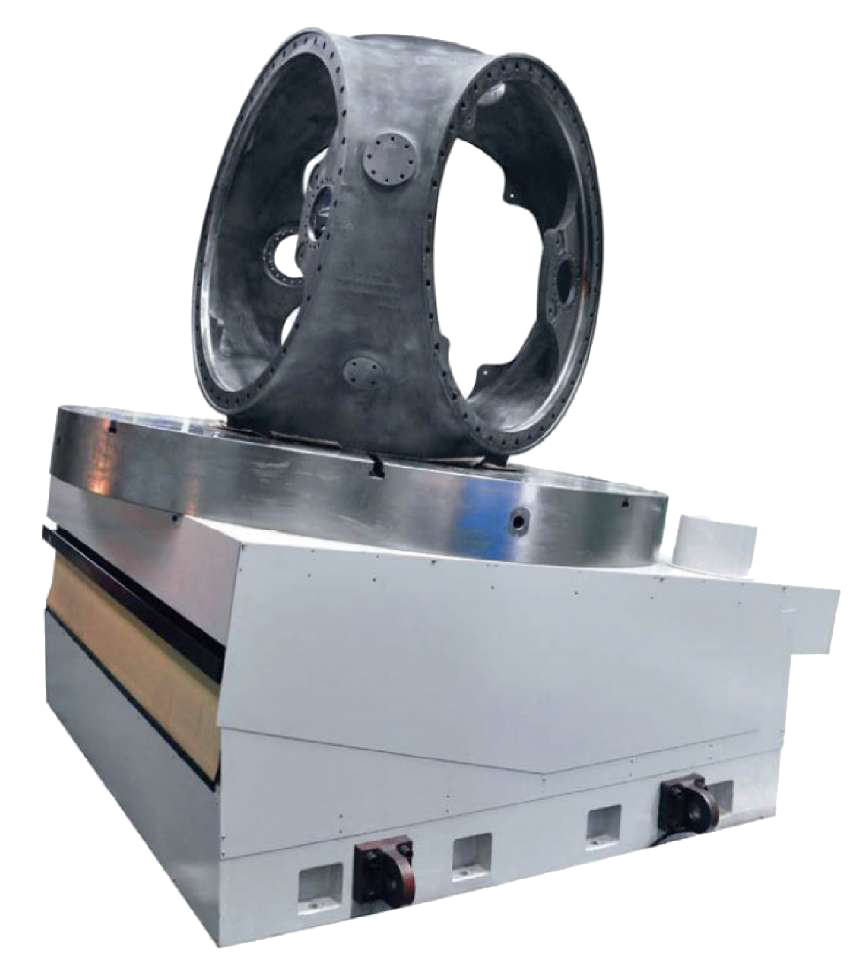

Стол HCT-25
Специальный стол для многофункциональной обработки позволяет расширить возможности вашего станка, и увеличить его производительность. Стол HCT-25 может позиционироваться на любой угол в пределах 360 градусов, а так же менять наклон стола с высокой точностью.
|
значение |
|
|
Диаметр стола (мм) |
2500 |
| Наклон стола (градус) | от -8º до +8º |
| Поворот стола (градус) | 0º-360º |
| Максимальная нагрузка на стол (кг) | 25000 |
| Мощность двигателя (кВт) | A.C SERVO 14 |
Автоматическая двухосевая головка
Автоматическая двухосевая головка позволяет быстро и качественно обрабатывать детали любой сложности.
|
значение |
|
|
Скорость вращения шпинделя, (об/мин) |
10000 |
| Индексирование ось А, (градус) | -95º~+95º |
| Крутящий момент, (Нм) | 1500 |
| Индексирование ось В, (градус) | -220º~+220º |
| Скорость установки по оси А и В, (градус/мин) | 1800 |
